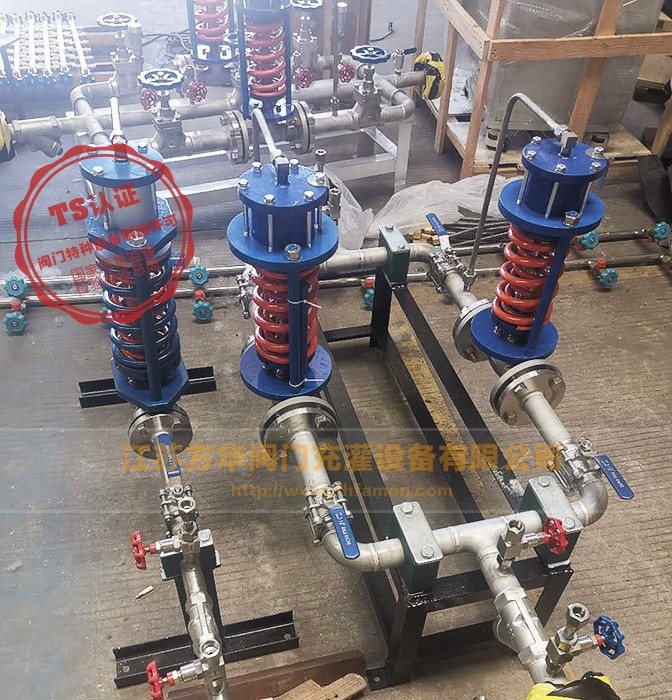

  • 自力式调压阀组
  • 自力式调压阀组

产品描述:

            在各个现代工业领域中,由于生产工艺过程、对象工况和控制方式各不相同,对调节阀也提出了各种各样的要求。从而产生了适于不同工况的各种调节阀和相应的调节方式。 调节阀在调节系统中是 的,它是组成工业自动化系统的重要环节。在大多数调节场合使用单个调节阀就足以适应生产需要。但在某些情况下,例如有的生产过程要求有较大范围的流量变化,而单个调节阀的可调范围R却是有限的,就难以有效地进行调节。国内设计的调节阀一般R=30。若使用一个调节阀,最大流量与最小流量相差不能太悬殊,否则,满足了最大流量,最小流量时阀门开度很小,这将使得阀芯、阀座受流体冲蚀严重,缩短寿命,特性变坏,甚至不能工作。一般调节阀最小开度应不小于10%。这时为满足生产上流量大范围变化的要求,可采用两个或者多个调节阀(调节阀组)并联共同调节。这时,调节阀组的可调范围大大增加,既能满足生产上的要求,又能改善调节阀的工作条件,可保持阀门的特性,延长寿命,提高调节质量。
    双回路自力式调节阀组不是孤零安装在管道上,而是配合其它阀门或管道联合安装在系统中。自力式压力(差压)调节阀,由阀体、阀座、阀芯部件等零部件组成,配以安全阀、手动球阀、旁通手动阀、压力表和放空阀等组成一套完整的调压系统。调压阀组是一种无需外加能源而直接依靠被调介质自身的压力变化进行自动调节压力的节能型产品,它不需要任何外加能源利用被调介质自身能量而实现压力调节的压力阀组。可用于非腐蚀性(最高温度350摄氏度)液体、气体和蒸汽等介质的压力装置。广泛应用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
    该系统 的特点是能在无电、无气的场所工作。既节省了能源,而压力设定值在运行中可随意调整,因而它广泛用于石油、深冷、电子、化工、冶金、天然气、食品、轻工等工业部门及城市供热、供暖系统,及各种燃气门站、区域调压和气体、液体的调压要求。
自力式调节阀组主要零件材料
阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖:A3、A3钢涂四氟乙烯 不锈钢
填料:丁、乙炳、氟、耐油橡胶

执行标准:JB/T 11049-2010 自力式压力调节阀标准

自力式调节阀组连接标准
法兰标准:铸法法按BG9113-88、JB/79-94
法兰密封面型式:PN16凸面
PN40、64为凹凸、阀体为凹面
结构长度按BG12221-98
执行机构信号接口:内螺纹M16×1.5
※ 阀体法兰及法兰端面距离可按用户指定的标准制造。如:ANSI、JIS、DIN等。
注:具体制造结构可根据客户要求定制。


自力式调压阀组不是孤零零安装在管道上,而是配合其他阀门或管道联合安装在系统中,通常有单路氧气自力式减压稳压阀组和双路氧气自力式减压稳压阀组两种,用户可以根据需要订购
单路氧气自力式减压稳压阀组:
一、用于各种气体及低粘度液体的减压
二、用于各种高粘度液体的介质减压相对于气体减压而言,只是自力式倒装而已。
用于蒸汽自力式调压阀组
冷凝器使用前请灌满冷水
□双路蒸汽自力式调压阀组
蒸汽自力式调压阀组装置中双路减压只用在工况特别重要,系统不允许出故障的系统中,平常一路工作,一路关闭备用,只要流量足够,不需要同时开启两路减压,以免出现阀开度过小产生震荡和噪声,影响阀使用寿命。
一、用于各种气体及低粘度液体的减压
二、用于各种高粘度液体介质的减压
同气体减压,只是自力式阀门倒装便可
三、用于蒸汽减压的自力式减压稳压阀组

安装时件1前用户自配手动截止阀
设计、安装减压阀组注意事项
安装时,应注意以下几点:
(1)阀在气体或低粘度液体介质中使用时,通常ZZY型自力式压力调节阀为直立安装在水平管上,当位置空间不允许时才倒装或斜装。
(2)阀在蒸汽或高粘度液体介质中使用时,通常ZZY型自力式压力调节阀为倒立安装在水平管上,冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水,以后约3个月灌水一次。
(3)氧气自力式减压稳压阀组在取压点应取在调压阀适当位置,阀前调压应大于2倍管道直径,阀后调压应大于6倍管道直径。
(4)为便于现场维修及操作,调压阀四周应留有适当空间。
(5)当介质为洁净气体或液体时,阀前过滤器可不安装。
(6)调压阀通径过大(DN≥100时),应有固定支架。
(7)当确认介质很洁净时,件3可不安装。
(8)位置实在不允许时,傍通阀(手动)可以省略(我们不推荐).
(9)阀组后根据需要用户可选配止回阀、安全阀等
(10)氧气自力式减压稳压阀门根据计算通径可以小于管道直径,而截止阀、切断球阀、傍通阀、过滤器则不能小于管道直径。
外形尺寸
蒸汽自力式调压阀组关键是总长L的确定,至于自力式阀门的尺寸见ZZYP(M、N)篇
以控制蒸汽为例,控制其它介质总长类同,当然,尺寸L用户也可根据需要定做。
